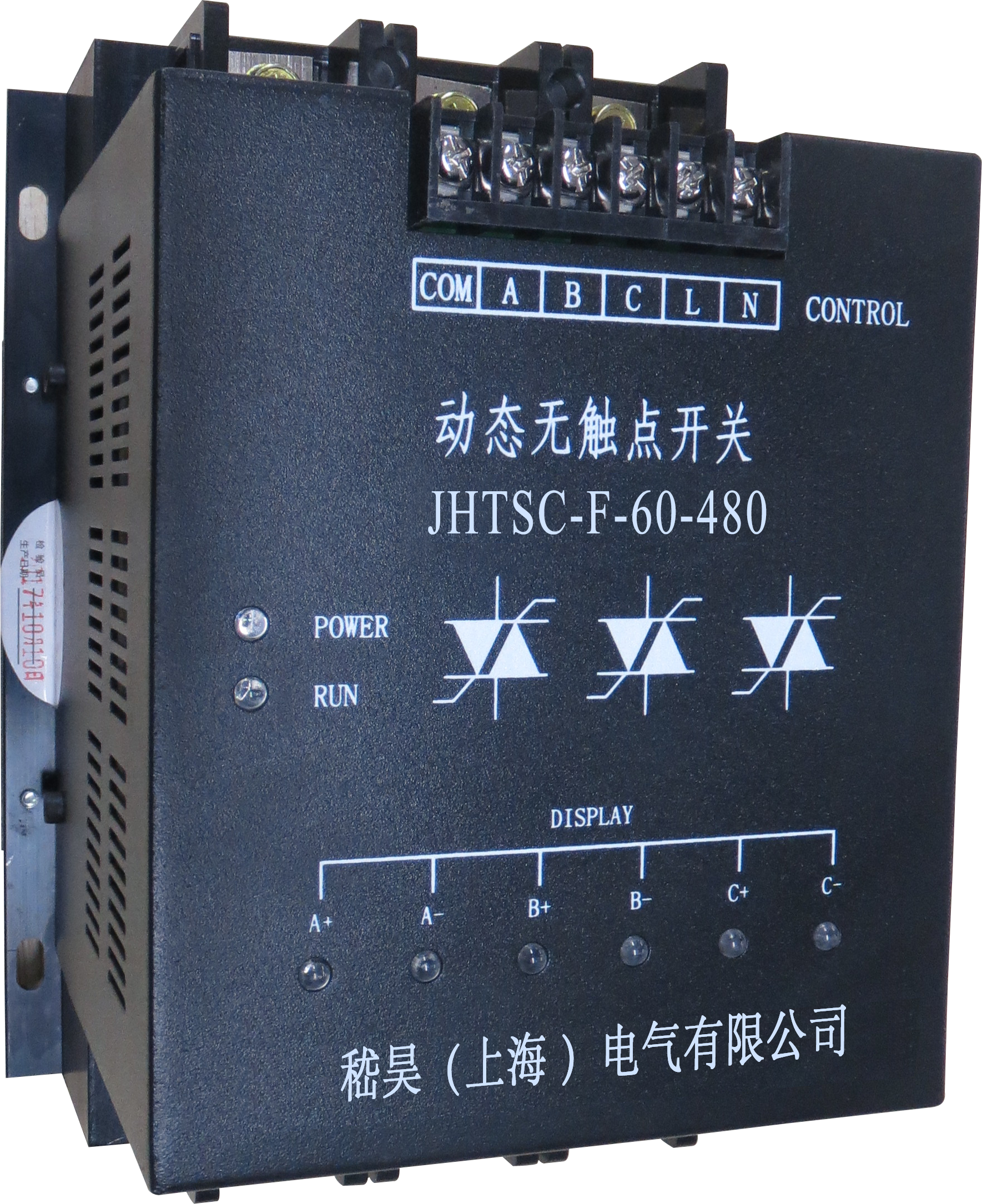

- 产品概述
JHTSC系列晶闸管无触点开关是一种智能化的控制执行部件，被广泛用于电容器组、L-C滤波器组的快速频繁投切，特别适合负荷变化快、波动频繁、要求比较高的现场。
该产品是无机械触点的电子开关，可跟踪负载电流变化，对电力电容器组采用过零快速投切，具有投入无涌流、切除无过压、无电弧重燃、无噪音、响应时间快、使用寿命长、维修量小、可频繁投切等特点。并且具备过温保护、运行指示等功能。
二、基本功能及技术特点
1、过零投切、无涌流、无火花产生，响应时间≤20ms。
2、具有过温、缺相保护，超温闭锁功能。
3、允许频繁投切，工作无噪声，维护简单方便。
4、采用脉冲变压器触发电路。性能稳定、可靠。
5、硬件有控制、同步、触发、驱动电路组成，采用光电隔离技术及进口反并联晶闸管模块，保证过零点导通或截止。
三、技术参数
1、额定电压：400V AC，660V AC.
2、控制信号：12V DC. 5mA
3、响应时间：=20ms（三相全部投入时间）
4、di/dt=500A/μs dv/dt=1000v/μs
5、功耗:管压降=1.5V
6、工作电源：~220V，~380V(需订制)

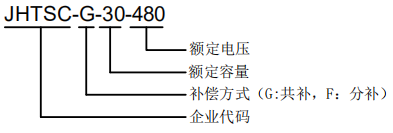

四、型号定义
| JHTSC-G-(10-30)-480 | 0.4-0.525 | 10~30 | 三相 | |
| JHTSC-G-(40-60)-480 | 0.4-0.525 | 40~60 | 三相 | |
| JHTSC-F-(15-30)-280 | 0.25-0.30 | (5*3)~(10*3) | 单相 | |
| JHTSC-F-(40-60)-280 | 0.25-0.30 | (13.3*3)~(20*3) | 单相 | |

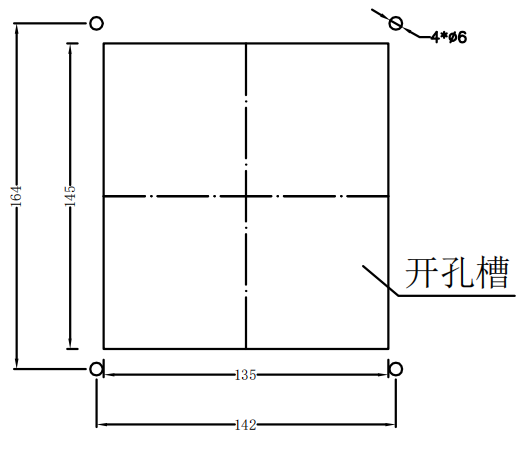

五、外形尺寸及开孔示意图
|
容量规格 |
外形尺寸 L*W*H mm |
相数 |
|
60KVAR及以下容量 |
155*180*215 |
3 |
|
60KVAR及以下容量 |
155*180*215 |
1 |

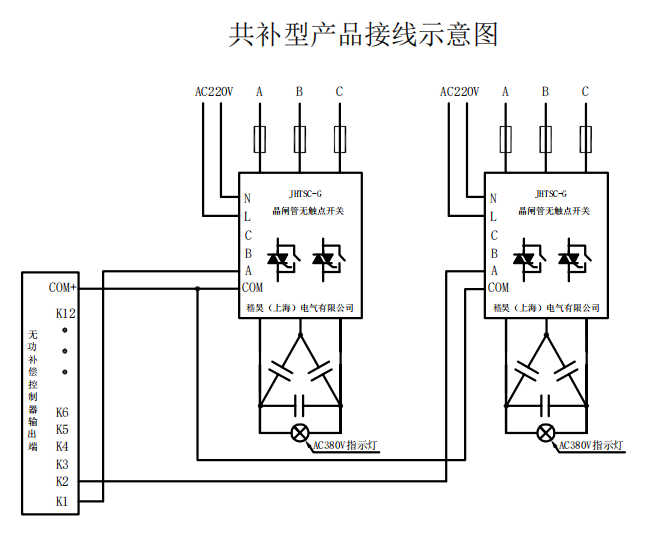

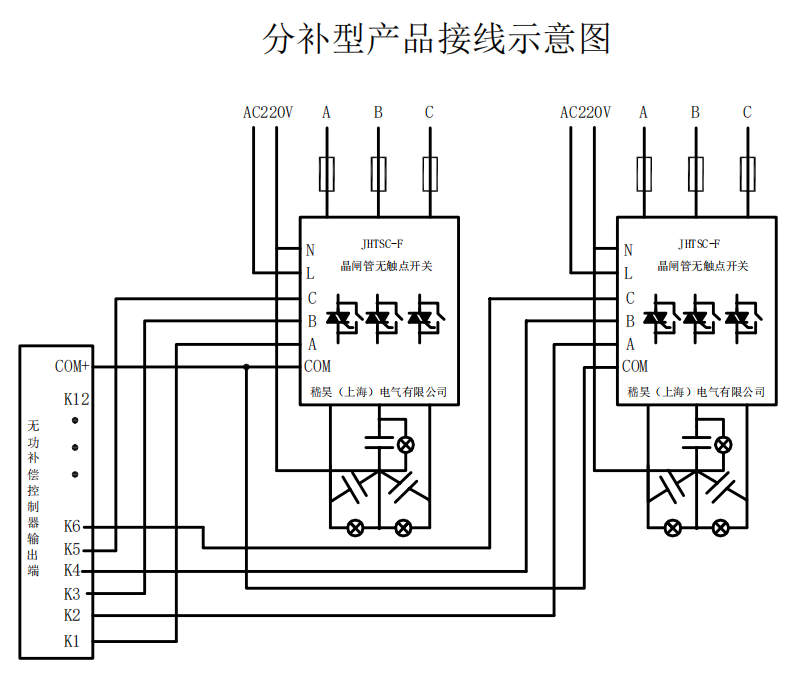

六、接线示意图
