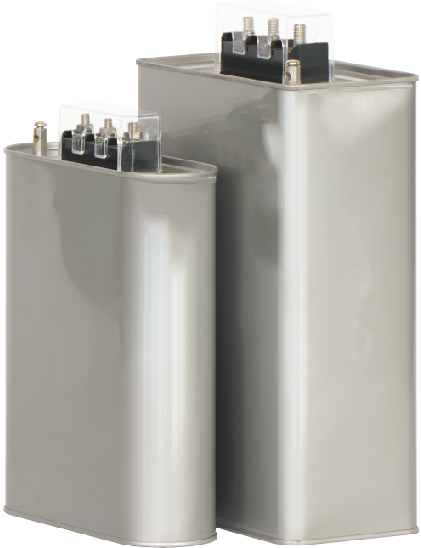

一、产品概述
* 采用进口耐电压高诱电性良好之高温金属化塑胶膜（MPP）为介质，具有绝缘自愈机能。如发生介质破坏时，此破坏点周围的金属化电极在瞬间即被挥发消失掉，而立即恢复绝缘，使电容器继续运行。
* 电容器装有过压力保护装置，自愈性强，出现故障或过载可自动切断电源，产品安全可靠。电容器内置放电电阻，可确保用电及维护保养之安全。
* 全干式结构电容器芯组经过高真空硅油浸渍热定型后，填充阻燃的胶质材料，避免了油对环境的污染及湿式电容器带来的二次事故。
* 具有温升低，介质损耗小，容量衰减慢，寿命长之优点。
* 安全性极高，运行稳定性强，并有防火、防爆、防漏之优点。
* 电容器的品质因数高，过电流能力强，与串联电抗器配合可滤掉3、5、7、…次谐波。
二、型号及其含义
三、技术参数：
* 额定电压：250VAC/400VAC/525VAC/690VAC/720VAC。
* 额定容量：1-100kvar。
* 设计寿命：≥20万小时。
* 介质损耗：≤0.2W/kvar。
* 放电特性：内装放电电阻，电容器切离电源3分钟后残留电压降至50V以下。
* 安全特性：过压力式保护装置。
* 容量误差：额定值之-3%~+5%。
* 绝缘性能：极间对地耐压4000V。
* 使用条件：户内用，工作环境温度-25℃~+55℃，湿度≤95%，海拔2000米以下。
* 连续过电压：额定电压的1.1倍，连续过电流：额定电流的1.3倍。
* 依据标准：GB/T12747-2017《自愈式低压并联电容器》
|
分补 ×3 50Hz 250V-300V |
||||||||
|
产品型号 |
额定电压 |
额定容量 |
额定电流 |
接线端子 |
尺寸 |
|||
|
kvar×3 |
μ F×3 |
A×3 |
mm |
A |
B |
H |
||
|
JHFD-10-F-250F |
250 |
3.34 |
170 |
13.4 |
M8 |
200 |
130 |
350 |
|
JHFD-15-F-250F |
250 |
5 |
255 |
20.0 |
M8 |
200 |
130 |
350 |
|
JHFD-20-F-250F |
250 |
6.67 |
340 |
26.7 |
M8 |
200 |
130 |
350 |
|
JHFD-25-F-250F |
250 |
8.34 |
425 |
33.4 |
M8 |
200 |
130 |
350 |
|
JHFD-30-F-250F |
250 |
10 |
510 |
40.0 |
M8 |
330 |
130 |
350 |
|
JHFD-40-F-250F |
250 |
13.34 |
680 |
53.4 |
M8 |
330 |
130 |
450 |
|
JHFD-45-F-250F |
250 |
15 |
764 |
60.0 |
M12 |
330 |
130 |
450 |
|
JHFD-50-F-250F |
250 |
16.67 |
849 |
66.7 |
M12 |
330 |
130 |
450 |
|
JHFD-60-F-250F |
250 |
20 |
1019 |
80.0 |
M12 |
330 |
130 |
570 |
|
JHFD-10-F-280F |
280 |
3.34 |
136 |
11.9 |
M8 |
200 |
130 |
350 |
|
JHFD-15-F-280F |
280 |
5 |
203 |
17.9 |
M8 |
200 |
130 |
350 |
|
JHFD-20-F-280F |
280 |
6.67 |
271 |
23.8 |
M8 |
200 |
130 |
350 |
|
JHFD-25-F-280F |
280 |
8.34 |
339 |
29.8 |
M8 |
200 |
130 |
350 |
|
JHFD-30-F-280F |
280 |
10 |
406 |
35.7 |
M8 |
330 |
130 |
350 |
|
JHFD-40-F-280F |
280 |
13.34 |
542 |
47.6 |
M8 |
330 |
130 |
450 |
|
JHFD-45-F-280F |
280 |
15 |
609 |
53.6 |
M12 |
330 |
130 |
450 |
|
JHFD-50-F-280F |
280 |
16.67 |
677 |
59.5 |
M12 |
330 |
130 |
450 |
|
JHFD-60-F-280F |
280 |
20 |
812 |
71.4 |
M12 |
330 |
130 |
570 |
|
JHFD-10-F-300F |
300 |
3.34 |
118 |
11.1 |
M8 |
200 |
130 |
350 |
|
JHFD-15-F-300F |
300 |
5 |
177 |
16.7 |
M8 |
200 |
130 |
350 |
|
JHFD-20-F-300F |
300 |
6.67 |
236 |
22.2 |
M8 |
200 |
130 |
350 |
|
JHFD-25-F-300F |
300 |
8.34 |
295 |
27.8 |
M8 |
200 |
130 |
350 |
|
JHFD-30-F-300F |
300 |
10 |
354 |
33.3 |
M8 |
330 |
130 |
350 |
|
JHFD-40-F-300F |
300 |
13.34 |
472 |
44.5 |
M8 |
330 |
130 |
450 |
|
JHFD-45-F-300F |
300 |
15 |
531 |
50.0 |
M12 |
330 |
130 |
450 |
|
JHFD-50-F-300F |
300 |
16.67 |
590 |
55.6 |
M12 |
330 |
130 |
450 |
|
JHFD-60-F-300F |
300 |
20 |
708 |
66.7 |
M12 |
330 |
130 |
570 |
|
三相 3 50Hz 450V-525V |
||||||||
|
产品型号 |
额定电压 |
额定容量 |
额定电流 |
接线端子 |
尺寸 |
|||
|
kvar |
μ F |
A |
|
A |
B |
H |
||
|
JHFD-20-S-450F |
450 |
20 |
315 |
25.7 |
M8 |
200 |
130 |
350 |
|
JHFD-25-S-450F |
450 |
25 |
393 |
32.1 |
M8 |
200 |
130 |
350 |
|
JHFD-30-S-450F |
450 |
30 |
472 |
38.5 |
M8 |
200 |
130 |
350 |
|
JHFD-35-S-450F |
450 |
35 |
550 |
44.9 |
M8 |
330 |
130 |
350 |
|
JHFD-40-S-450F |
450 |
40 |
629 |
51.3 |
M8 |
330 |
130 |
350 |
|
JHFD-50-S-450F |
450 |
50 |
786 |
64.2 |
M12 |
330 |
130 |
450 |
|
JHFD-60-S-450F |
450 |
60 |
944 |
77 |
M12 |
330 |
130 |
450 |
|
JHFD-70-S-450F |
450 |
70 |
1101 |
89.8 |
M12 |
330 |
130 |
570 |
|
JHFD-80-S-450F |
450 |
80 |
1258 |
102.6 |
M12 |
330 |
130 |
570 |
|
JHFD-90-S-450F |
450 |
90 |
1415 |
115.5 |
M12 |
330 |
130 |
570 |
|
JHFD-20-S-480F |
480 |
20 |
276 |
24.1 |
M8 |
200 |
130 |
350 |
|
JHFD-25-S-480F |
480 |
25 |
346 |
30.1 |
M8 |
200 |
130 |
350 |
|
JHFD-30-S-480F |
480 |
30 |
415 |
36.1 |
M8 |
200 |
130 |
350 |
|
JHFD-35-S-480F |
480 |
35 |
484 |
42.1 |
M8 |
330 |
130 |
350 |
|
JHFD-40-S-480F |
480 |
40 |
553 |
48.1 |
M8 |
330 |
130 |
350 |
|
JHFD-50-S-480F |
480 |
50 |
691 |
60.1 |
M12 |
330 |
130 |
450 |
|
JHFD-60-S-480F |
480 |
60 |
829 |
72.2 |
M12 |
330 |
130 |
450 |
|
JHFD-70-S-480F |
480 |
70 |
968 |
84.2 |
M12 |
330 |
130 |
570 |
|
JHFD-80-S-480F |
480 |
80 |
1106 |
96.2 |
M12 |
330 |
130 |
570 |
|
JHFD-90-S-480F |
480 |
90 |
1244 |
108.3 |
M12 |
330 |
130 |
570 |
|
JHFD-100-S-480F |
480 |
100 |
1382 |
120.3 |
M12 |
400 |
130 |
570 |
|
JHFD-120-S-480F |
480 |
120 |
1659 |
144.3 |
M12 |
400 |
130 |
570 |
|
JHFD-20-S-525F |
525 |
20 |
231 |
22.0 |
M8 |
200 |
130 |
350 |
|
JHFD-25-S-525F |
525 |
25 |
289 |
27.5 |
M8 |
200 |
130 |
350 |
|
JHFD-30-S-525F |
525 |
30 |
347 |
33.0 |
M8 |
200 |
130 |
350 |
|
JHFD-35-S-525F |
525 |
35 |
404 |
38.5 |
M8 |
330 |
130 |
350 |
|
JHFD-40-S-525F |
525 |
40 |
462 |
44.0 |
M8 |
330 |
130 |
350 |
|
JHFD-50-S-525F |
525 |
50 |
578 |
55.0 |
M12 |
330 |
130 |
450 |
|
JHFD-60-S-525F |
525 |
60 |
693 |
66.0 |
M12 |
330 |
130 |
450 |
|
JHFD-70-S-525F |
525 |
70 |
809 |
77.0 |
M12 |
330 |
130 |
570 |
|
JHFD-80-S-525F |
525 |
80 |
924 |
88.0 |
M12 |
330 |
130 |
570 |
|
JHFD-90-S-525F |
525 |
90 |
1040 |
99.0 |
M12 |
330 |
130 |
570 |
|
JHFD-100-S-525F |
525 |
100 |
1155 |
110 |
M12 |
400 |
130 |
570 |
|
JHFD-120-S-525F |
525 |
120 |
1387 |
132 |
M12 |
400 |
130 |
570 |
注：1.外形尺寸和实际大小如有偏差，以实物为准。
JHFD系列防爆型低压并联电容器

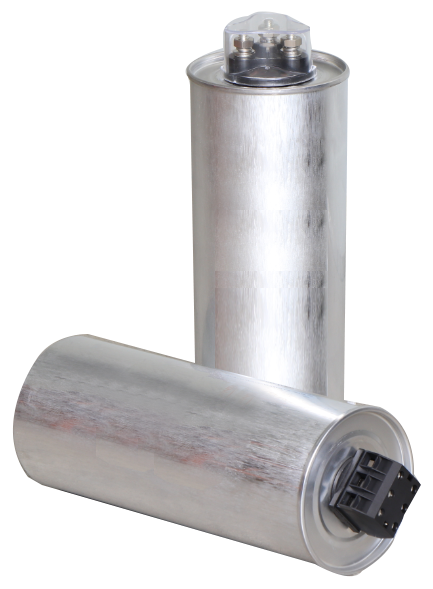

*内部单体为铝制外壳，以纯干胶封装，为纯干式电容器。单体紧靠外壳钢板，散热性能强。
*产品安全性极高，可在工况恶劣的环境下使用。
