一、 产品概述
JHWD系列混合补偿智能无功补偿控制器符合JB/T9663- 1999和DL/T597-1996标准，交流采样，大屏幕中英文液晶 显示，适用于交流0.4KV/50HZ以内低压配电系统，三相负荷 相对平衡，负荷变化比较快的工业现场，动态静态补偿均 可。业界率先采用32位ARM内核Cortex M3处理器的高性 能产品，具有自动识别相序，实时跟踪系统无功缺口，自动 进行最优控制算法计算，以最佳的策略进行补偿控制，该产 品在行业内率先实现滤波补偿可选功能，具有外形美观，接 线方便，功能强大等优点，能够满足绝大多数工况的要求。
二、基本功能及技术特点
|
采样方式 |
同相取样，A、B、C相电压/电流，相序须接对应 |
|
液晶显示 |
A、B、C相电压、电流、功率因数、有功/无功功率、 频率、总及分次谐波，报警指示，容/感性指示 |
|
保护功能 |
过压/欠压，二次过流/小电流，谐波电压/电流超限 |
|
投切依据 |
无功功率，并兼顾目标功率因数 |
|
响应时间 |
D型≤20毫秒，J型≤100秒 |
|
控制输出 |
无触点(+12V/动态)/有触点(干接点/静态) |
|
附加功能 |
RS485通讯、温度、通风、加热、报警输出 |
三、技术参数
|
测量系统 |
工作电源：AC220V±20% 额定电压：AC220V±20% , 二次电流：5A ( 0-6A ),灵敏度：50mA 额定频率：50HZ±10% |
|
测量精度 |
电压/电流:0.5级，频率：1.0级 有功/无功功率：2.0级 |
|
控制参数 |
输岀：每路DC + 12V , 60mA或AC250V , 5A 电流变比:1-2000 投切门限：0.5~1.2 目标COS①：0.8-1.0 |
|
通讯 |
RS485 , MODBUS通讯协议 |
|
使用环境 |
海拔高度：＜2500米，环境温度：-20度~65度 相对温度:40°C时，20%~90% 大气压力:79.5Kpa~106Kpa |
|
电磁兼容性 |
EFT群脉冲试验，4000V的A级(国际标准最高级) 严酷等级IV |

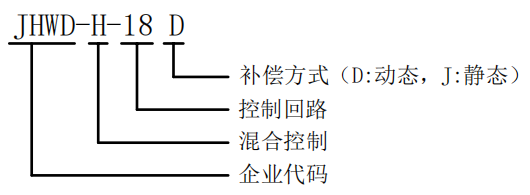

四、型号定义
|
D型直流+12V输出 |
J型继电器干接点输岀 |
|
开孔138*138 JHWD-H-18/24D 附加功能：R、T、F、B、M |
开孔138*138 JHWD-H-18/24J 附加功能：R、T、F、B、M |
|
开孔113*113 JHWD-H-12D 附加功能：R |
开孔113*113 JHWD-H-12J 附加功能：R |

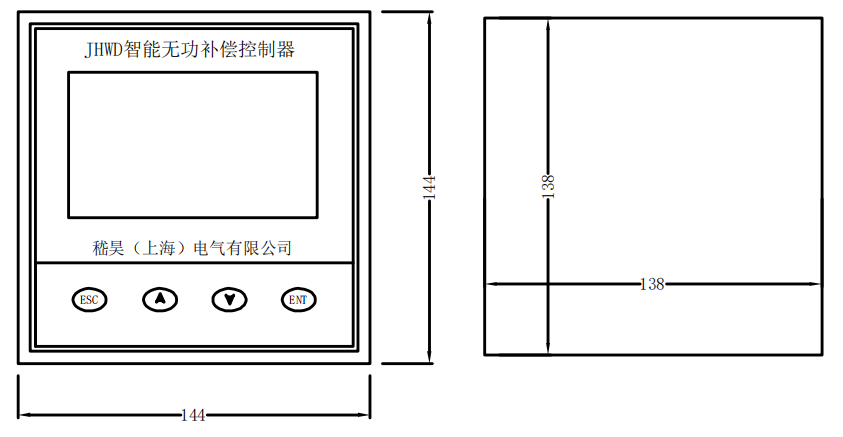

五、外形尺寸及安装尺寸图

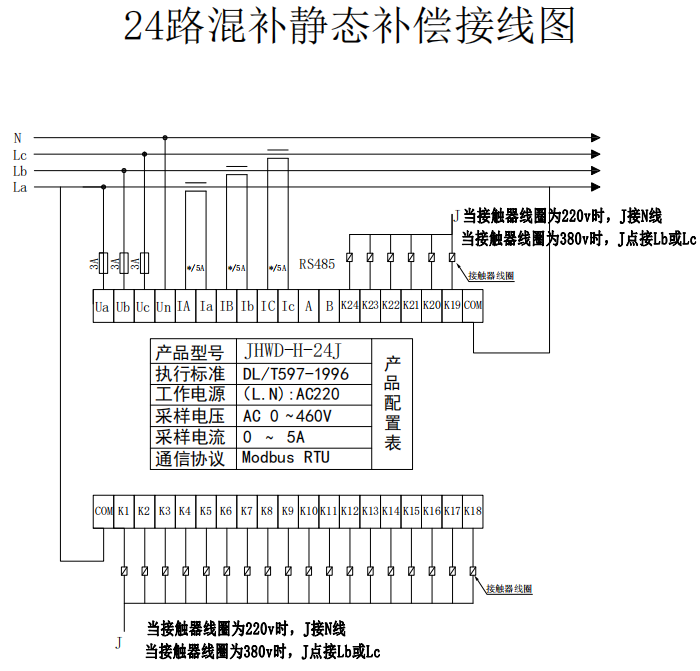

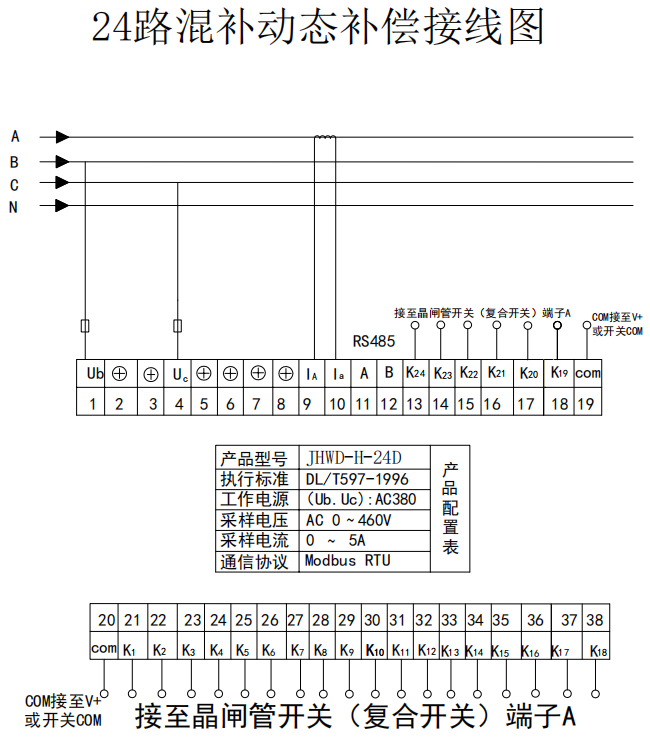

六、产品接线示意图
