JHFK系列复合开关
一、产品概述
JHFK系列智能型复合开关，根据电力电容投切的技术要求，把电力电子开关可控硅与大功率双稳态磁保持继电器的功能特点组合起来，实现电压过零投入，电流过零切除。既具有无触点开关过零投切的优点，又具有接触电阻小、耐冲击、动作可靠、能耗小、机械寿命长等优点，是专为0.4KV系统投切电力电容器设计制造的，适用于工厂，生活小区，箱变及城网和农网改造中的低压无功补偿装置中。
二、基本功能及技术特点
1.电压过零投入，电流过零切除
2.切投演示保护功能
3.缺相保护功能
4.无须外设电源
5.机械寿命长；采用微处理器驱动磁保持继电器，故障率低
6.无需外接串联电抗器，无通断涌流，过零投切，无谐波注入
7.开关接通后功耗小，不发热
8.输入新号光电隔离，动作稳定可靠
9.抗干扰能力强
10.无负载电容监测报警
三、技术参数
|
技术参数 |
系统电压：0.4KV 匹配容量：共补40Kvar以内；分补 30Kvar以内 继电器容量：30Kvar以内90A,超过30Kvar 用 100A 可控硅容量：共补60/80A,分补45A |
|
控制参数 |
额定控制电压：DC12V |
|
使用环境 |
海拔高度：≤2500米， 环境温度：-20度~65度 相对温度：40℃，20%~90% 大气压力：79.5Kpa~106Kpa |
|
电磁兼容 性 |
EFT群脉冲试验，4000V的A级（国 际标准最高级） 严酷等级IV |
四、产品使用注意事项
1、交流输入，输出严禁接反.
2、控制电压输入极性K+和Ka要连接无误
K+接控制器的公共端(+12VDC)
K-接控制器的输出端(1-12端之一)
如是Y型Ka、Kb、Kc接法见无功补偿控制器接线图
3、运输时，本复合开关在遇强烈震动时可能会导致磁保持继电器出现接通现象，但在通电时，本开关会自动复位并恢复正常状态，无需人工复位.

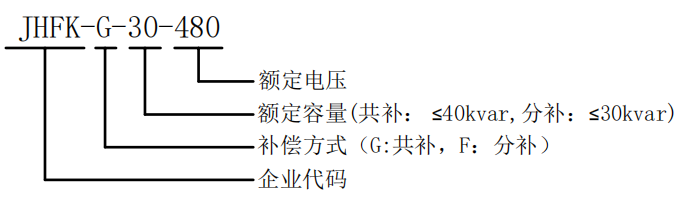

五、型号定义
| JHFK-F-(15~30)-280 | 0.25-0.30 | 45-63 | 单相 | |
| JHFK-F-(40~60)-280 | 0.25-0.30 | 85-125 | 单相 | |
| JHFK-G-(10~30)-480 | 0.4-0.525 | 45-63 | 三相 | |
| JHFK-G-（40~60）-480 | 0.4-0.525 | 85-125 | 三相 | |

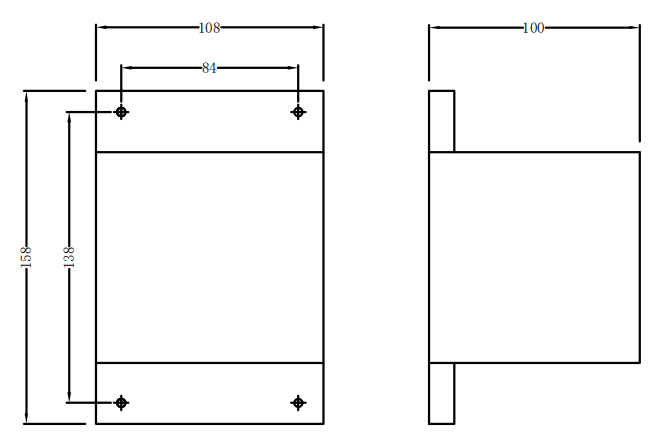

- 六、外形尺寸及安装尺寸图

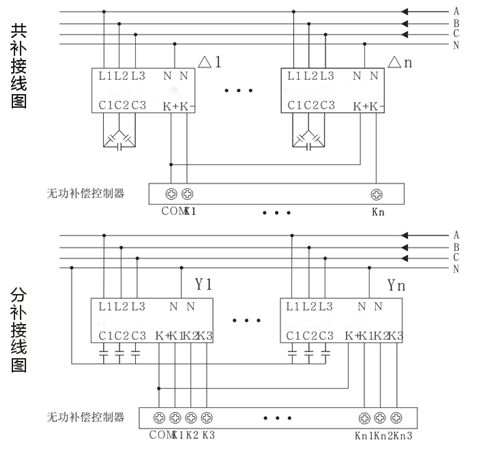

七、接线示意图
