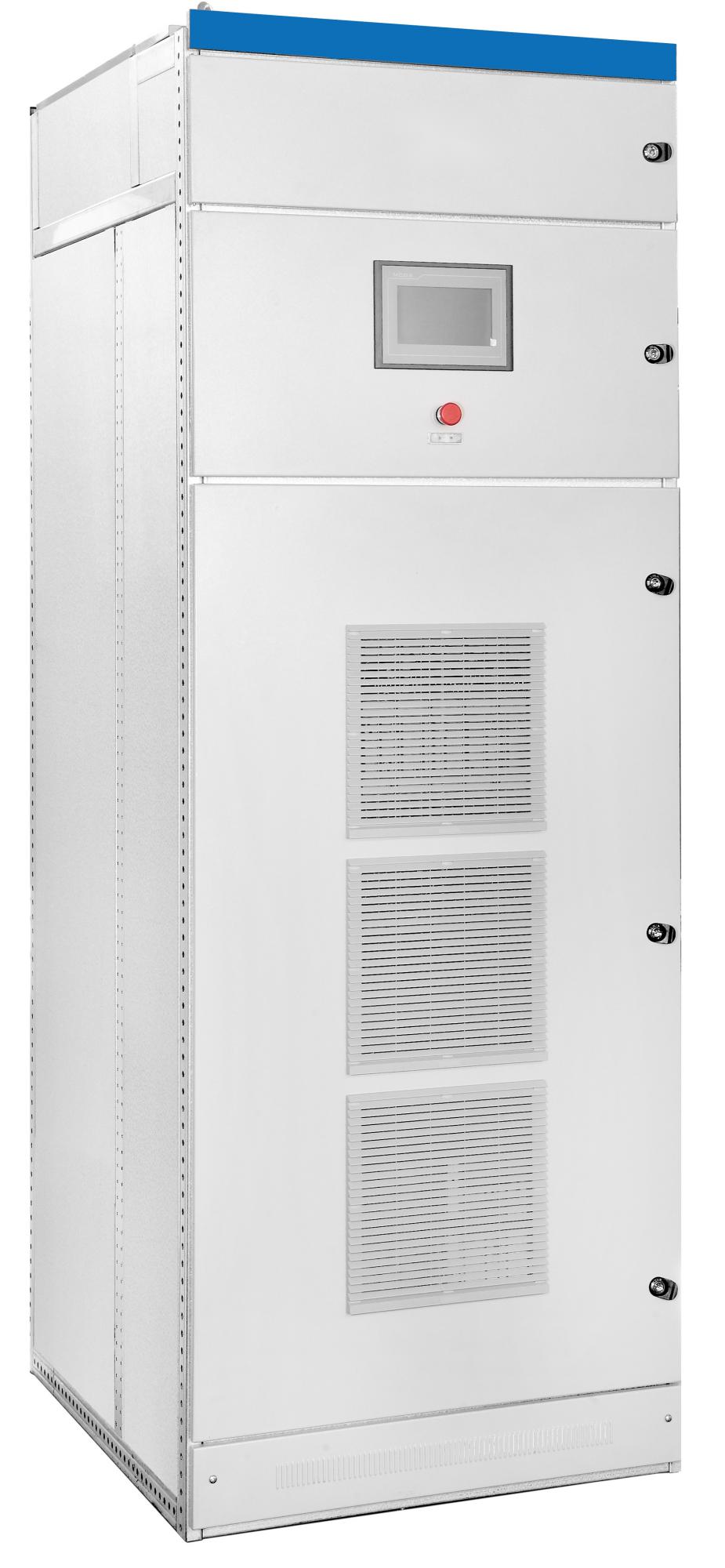

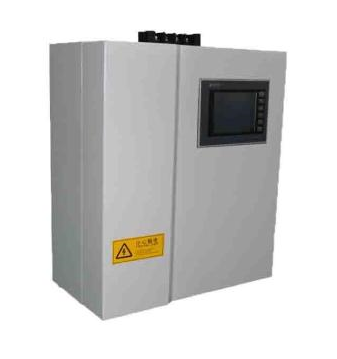

- 一、产品概述
- HSVG系列动态混合电能质量综合治理装置，是一种无源和有源（SVG/APF）相结合成为系统的整体混合补偿方案，突破传统无功补偿技术，通过统一控制实现对负载的无级快速补偿，在有效降低成本的同时，达到最佳谐波治理与无功补偿的效果；整体系统采用先进控制算法，满足无功和谐波变化较快的场合；容量灵活调配订制，满足各类使用场合；占地面积较小，安装维护便捷。
二、工作原理：
HSVG通过静止无功发生器SVG来代替普通补偿装置最小步长容量的支路，由于静止无功发生器SVG部分可连续输出 无功，配合晶闸管投切电容器TSC后就能消除原有的输出台阶误差（断续补偿），达到整机容量快速连续输出的目 的，因此在本机容量足够的情况下就可实现全程功率因数为1的效果。TSC支路实现大容量的粗调，SVG支路实现小容 量的细调。
- 三、基本功能及技术特点
•输出的无功功率可在整机容量范围内连续调节
•功率因数可达到全程为1 （总补偿容量足够的情况下）
•SVG支路可以双向输出无功功率
•TSC支路采用的是零电压投切技术，投入时无涌流
•装置动态响应时间为20ms
•采用多重软、硬件抗干扰措施，有源部分采用光纤通讯，无源部分釆用光电隔离触发技术，抗干扰能力强
•具有自检功能和过压保护、过流保护等多种硬件保护功能，确保设备的稳定可靠运行
•自动检测系统电压、电流、有功、无功等电网的电能质量参数，以及补偿前、补偿后的系统功率因数
•数字化控制和参数设置：采用7英寸触摸屏，可中英文切换显示，具有电能质量参数、波形显示、谐波含量显示及事件记录等功能
四、型号规格

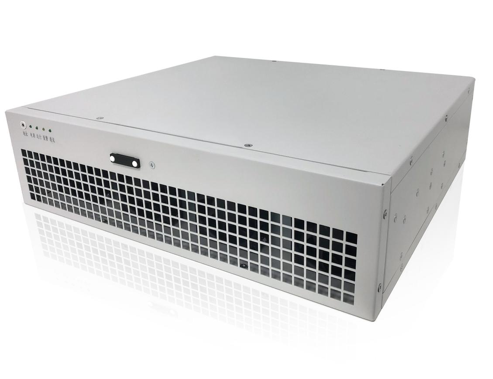

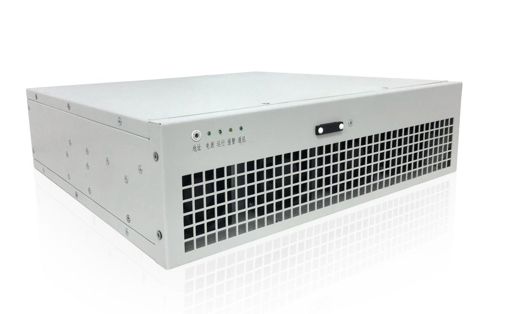

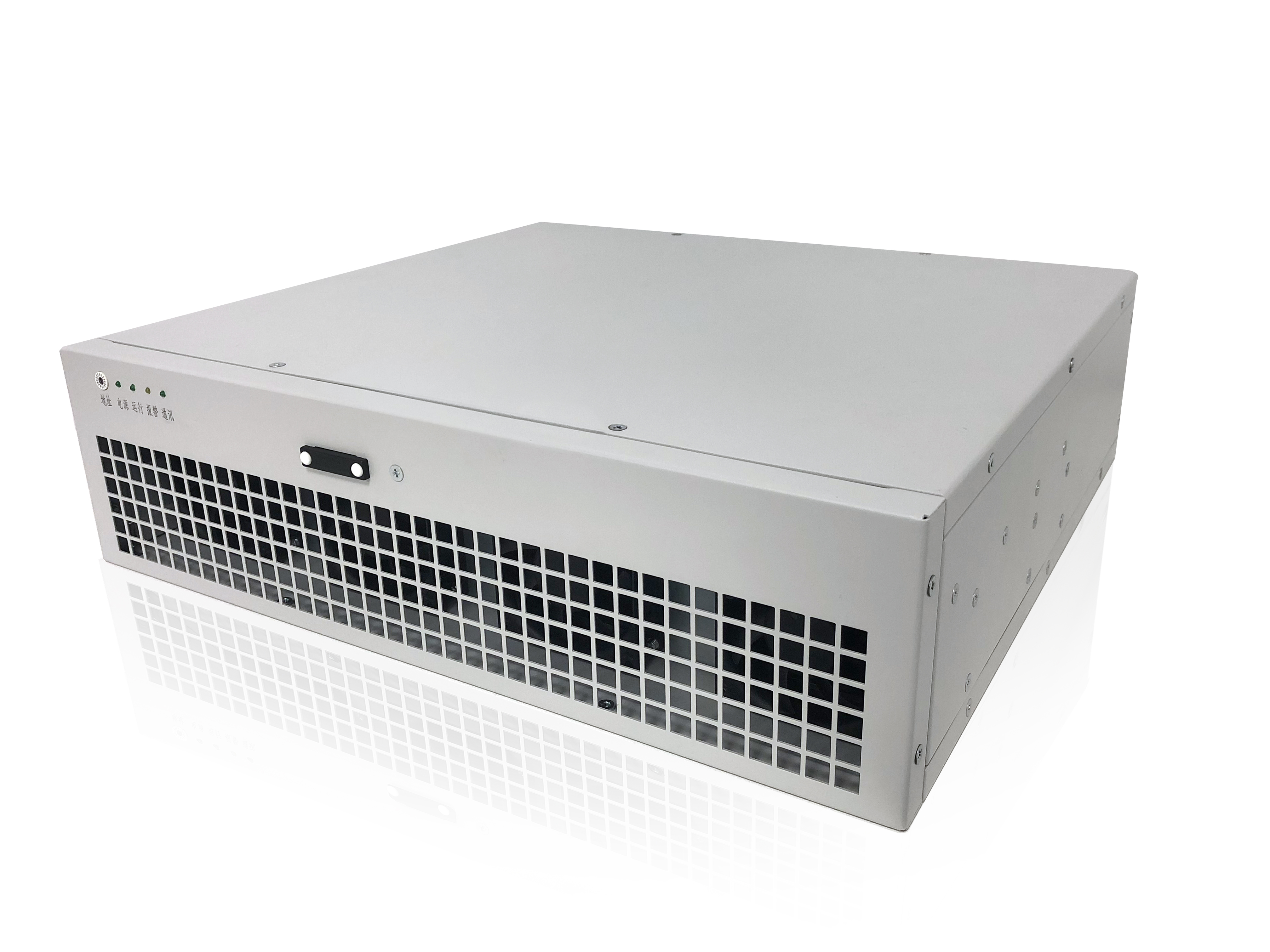

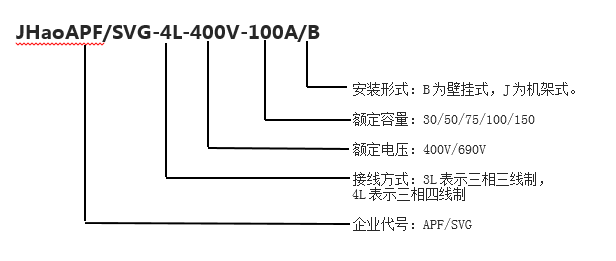

| JHaoSVG系列有源滤波 | 额定电压 | 额定输出 | 相数 | |
| JHaoSVG-30KVAR模块 | 400/690 | 30KVAR | 三相 | |
| JHaoSVG-50KVAR模块 | 400/690 | 50KVAR | 三相 | |
| JHaoSVG-75KVAR模块 | 400/690 | 75KVAR | 三相 | |
| JHaoSVG-100KVAR模块 | 400/690 | 100KVAR | 三相 | |
| JHaoSVG-150KVAR模块 | 400/690 | 150KVAR | 三相 | |
五、 技术参数
|
单柜补偿容量 |
100~1200kvar (400V电压等级) |
||||
|
输入 |
工作电压 |
400V ( -20%~+15% ) |
性能指标 |
滤波范围 |
2~13次，单次谐波可限幅 |
|
工作频率 |
50 ± 2.5Hz |
谐波滤除率 |
>80% |
||
|
显示与通讯 |
显示界面 |
7英寸触摸屏 |
瞬时响应时间 |
<100us |
|
|
显示状态 |
统聽' 电压' |
全响应时间 |
<10ms |
||
|
通讯 |
RS485、RS232, Modbus协议 |
有功功率损耗 |
<3% （额定） |
||
|
使用环境 |
环境温度 |
-10T~+45°C |
散热方式 |
智能风冷 |
|
|
存储温度 |
-40P~+60°C |
整体结构 |
落地式 |
||
|
相对湿度 |
<95%,无凝露 |
噪声指标 |
<65dB |
||
|
海拔高度 |
<1000米（高海拔需定制） |
过载能力 |
限制额定容量100%输出 |
||
|
适用电网系统 |
三相四线制 |
开关频率 |
21.6KHZ |
||
